Máquina de estampación manual: Pulpo casero

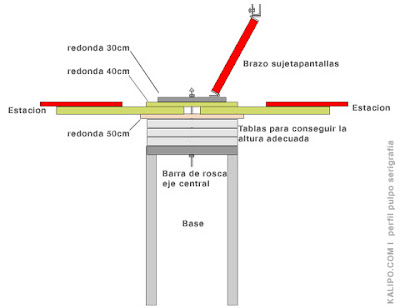

Publicado por Kalipo. Antes de nada decir que la construcción de este pulpo es orientativa, al utilizar materiales reciclados cada uno podrá personalizarlo a su altura o necesidades, tendrás que ser un poco habilidoso y manitas y dejar desarrollar tu imaginación.También conviene avisar que hace falta bastante espacio para trabajar con un pulpo, ocupa aproximadamente 2m2 por lo que tendrás que reservar un buen espacio para el bicho.Este es el esquema de las partes del pulpo:




Comenzamos a construir la base…Empezamos a hacer la base que será lo que aguante toda la máquina. Podremos hacer un pulpo de sobremesa en el que la altura dependerá de la mesa donde lo apoyes, y otra versión de pulpo con altura fija.1)Pulpo de sobremesa, para poder apoyarlo en una mesa y cuando no lo utilicemos lo retiramos.Nos ayudamos de unas tablas de madera para construir las patas, consiguiendo la forma que se ve en la fotografía, así ganamos estabilidad y evitamos que el pulpo vuelque cuando estemos estampando. Unimos las patas con la redonda de 50cm y hacemos un agujero en el centro con broca Nº10



2)Opción normal, como cualquier pulpo de serigrafía, tendrá una base que aguante la estructura y llegue a la altura adecuada para estampar, esta altura biene a ser entre 1m-1,10m para estampar cómodamente.La estructura principal de la base la hacemos con una banqueta, nos puede servir también cualquier mesa estrecha que mantenga esa estructura, en medio tenemos que hacer un agujero con el taladro con una broca de nº10.Para ambas bases tenemos que tener en cuenta que el objetivo es el mismo, una base sobre la cual irá toda la estructura rotando en un eje central, y sobre esta base unimos la redonda de 45cm de diámetro, podemos unirla con clavos largos o tornillos y en el medio hacemos un agujero. Para dar con el centro exacto podemos trazar unas líneas dividiendo la circunferencia en 4 trozos y en la unión de ambas líneas será el centro.





Brazos/BasesHaremos 4 brazos que rotaran en el eje central, en cada brazo habrá una estación o base donde apoyamos la camiseta para estampar.1) Cogemos la redonda de 40cm y hacemos el mismo proceso que la anterior para hacer un agujero en el centro.2) Para hacer las estaciones usaremos las tablas lacadas de 45×35 cm. Vemos el ejemplo con la primera, las demás son exactamente iguales. Si quieres puedes variar su tamaño y hacer una más estrecha para estampar mangas.Tenemos que hacerle una forma de pico en uno de sus extremos, colocamos la tabla sobre nuestra mesa de trabajo con la parte lacada hacia arriba, trazamos una línea horizontal a unos 4cm del final y otra vertical de extremo a extremo, unimos el final de la línea con los estremos de la horizontal y obtenemos unas diagonales por donde tendremos que cortar.Después lijamos bien todos los bordes para que no quede enganchada la camiseta, evita esquinas y líjalas hasta conseguir esquinas curvas.



3)Unimos una base a un listón de madera de 60×5x3 con tornillos y siempre por debajo, importante que el tornillo no llegue a atravesar la base porque cualquier muesca afecta a la estampación. Ya tenemos un brazo listo, hacemos lo mismo con los otros 3.4)Ahora queda atornillar los brazos a la redonda que previamente habíamos hecho el agujero, colocamos cada brazo recto con respecto a las líneas trazadas en la redonda y los fijamos con tornillos.




Ahora tenemos que colocar un trozo de la barra de rosca(BARRA Z) en cada palo de las estaciones, de forma que al bajar el brazo sujeta pantallas encaje perfectamente en la estación, para eso hacemos un agujero en cada palo con la broca nº10, entre la estación y la redonda y encajamos la barra que quede inmóvil.





Brazos sujeta pantallasSu función será plegar y desplegar la pantalla para estampar, también rota sobre el eje central.1) A la base de 30cm de diámetro le hacemos el agujero central.2) Para hacer el sistema de sujección de la pantalla utilizamos las piezas de aluminio en forma de U. Apoyamos la pieza de aluminio sobre la mesa de trabajo y le hacemos dos agujeros con broca nº11.3) Cortamos el muelle en partes de aproximadamente 2cm, introducimos un cacho de muelle en uno de los tornillos y lo metemos por el agujero sujetándolo con una palomita, lo mismo en el otro agujero. Os explico la función de este sistema:Cuando pretamos la palomita se encoje el muelle y deja más espacio en la U para poner la pantalla, una vez colocada, soltamos la palomita y hará presión sobre el marco sujetándola.



4)Unimos la U a un extremo de la bisagra y el otro a un listón de madera de 25×5x3, de esta forma la U podrá inclinarse de arriba abajo para adaptarse a la estación.5) Ya tenemos el primer brazo listo, ahora lo unimos a la redonda de 30cm de diámetro por medio de otra bisagra, de forma que podremos plegarlo de arriba abajo y hacemos el agujero en la posición que encaje con la barra colocada en el palo de la estación. (BARRA Z)





En nuestro Pulgón solo hemos construido un brazo (las prisas…) pero puedes hacer hasta 4 de forma que puedes hacer estampaciones de hasta 4 colores.Montamos las piezas y walá!Atravesamos la base con la Barra con rosca y ponemos una tuerca por debajo que haga de tope, encima montamos la redonda con las 4 estaciones y encima la redonda con los brazos sujetapantallas y al final ponemos otra rosca de tope sin pretar demasiado, hay que dejar que giren las piezas.





Retoque final…Ahora podemos personalizarlo, pintando las piezas de los colores que queramos, con pintura esmaltada o sprays. Cuidado con las bases de las estaciones, es donde apoyaremos las camisetas y si lo pintamos puede manchar y a la hora de echar el fijador de camisetas puede quedarse pegado si lo pintamos por lo que aconsejo dejar las tablas con el lacado original, que será liso y perfecto para estampar.




Como habéis visto no indico medidas exactas de dónde hay que atornillar, distancias para sujetar las bases etc…porque considero que cada uno debe ajustar las medidas a sus necesidades.
